概 述

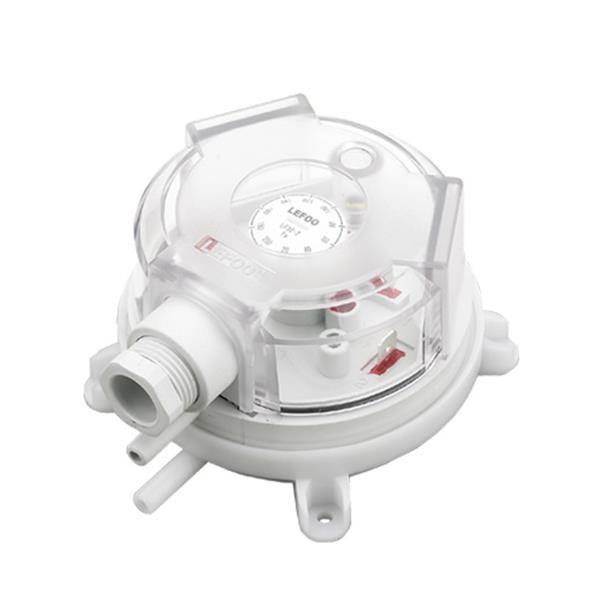

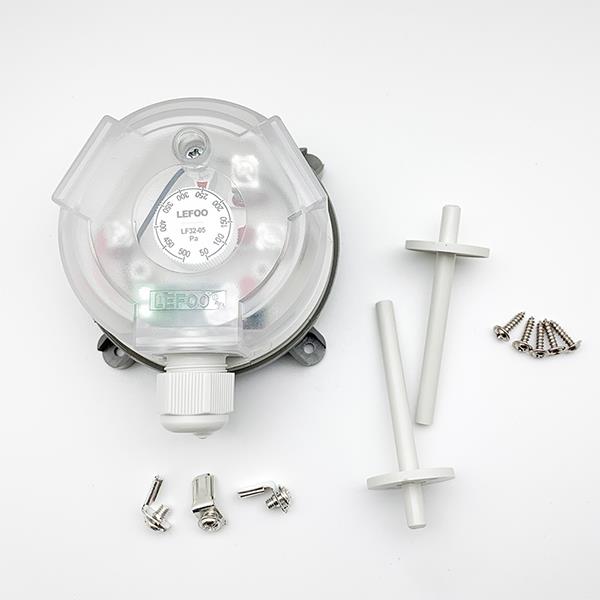

LF32系列壓力開關可感應微小壓力變化進行開關動作。該型壓力開關廣泛適用于通風系統的流量控制過濾器，鼓風機和空氣調節閥之間監控；也適用于加熱線圈過熱保護及工業冷卻回路結霜保護。該產品具可視可調的特點，能直觀地調整壓力開關的動作值。
技術參數
型號 LF32
介質
空氣、不易燃或無危害氣體
最大工作壓力
10kPa
安裝方式
垂直安裝
防護等級
IP54(帶外殼),IP00(不帶外殼)
工作溫度
-20℃~+85℃
接觸方式
單刀雙擲
電氣參數
初始接觸電阻<100毫歐；電流：1.5A(0.4)/250V
接線端子
6.3mm直插端子或螺絲連接

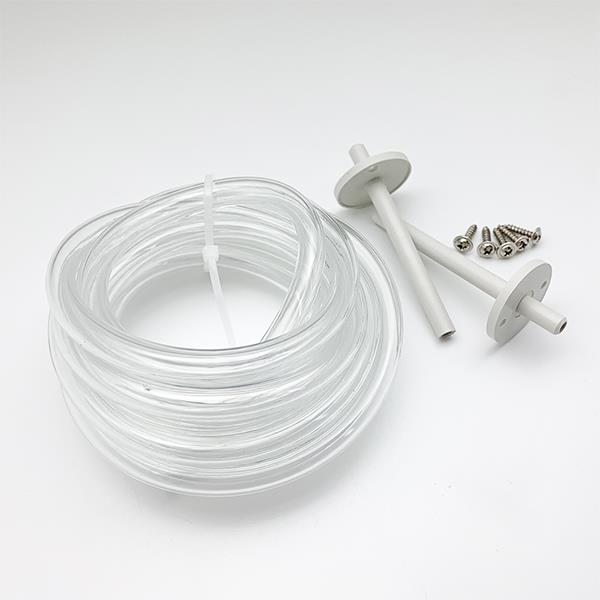

接口形式
外徑6.0mm軟管
單位換算：1in/H?O=249Pa 1mbar=100Pa
LF32壓力范圍表
型號
可調范圍
壓差
誤差
LF32-02
20-200(Pa)
10(Pa)
≤±15%,最小±10Pa
LF32-03
30-300(Pa)
10(Pa)
≤±15%,最小±10Pa
LF32-03A
20-300(Pa)
10(Pa)
≤±15%,最小±10Pa
LF32-04
40-400(Pa)
20(Pa)
≤±15%,最小±10Pa
LF32-05
50-500(Pa)
20(Pa)
≤±15%,最小±10Pa
LF32-05A
30-500(Pa)
20(Pa)
≤±15%,最小±10Pa
LF32-06
60-600(Pa)
20(Pa)
≤±15%,最小±10Pa
LF32-06A
40-600(Pa)
20(Pa)
≤±15%,最小±10Pa
LF32-10
200-1000(Pa)
100(Pa)
≤±15%
LF32-11
100-1000(Pa)
50(Pa)
≤±15%
LF32-15
100-1500(Pa)
50(Pa)
≤±15%
LF32-20
200-2000(Pa)
100(Pa)
≤±15%
LF32-25
500-2500(Pa)
150(Pa)
≤±15%
LF32-45
500-4500(Pa)
250(Pa)
≤±15%
LF32-50
1000-5000(Pa)
250(Pa)
≤±15%
